Die Familie der hydroakustischen Stationen (HAS) mit gezogener Antennenmatrix CAPTAS (Combined Active and Passive Towed Array Sonar) der französischen Firma Thales Underwater Systems (Teil der Rüstungsgruppe Thales https://www.thalesgroup.com/en) ist für Aufgaben der U-Boot-Abwehr konzipiert.
Sie dient dem Schutz von atomar betriebenen ballistischen Raketen-U-Booten (SSBN) der französischen Marine im besonders verwundbaren Abschnitt zwischen ihrem Stützpunkt auf der Halbinsel Île Longue in der Bucht von Brest und dem Einsatzgebiet im Atlantischen Ozean.
Diese Stationen werden seit 30 Jahren hergestellt (über 100 Einheiten) und sind bei den Marinen von 17 Ländern im Einsatz, darunter auch der US-Marine. Derzeit erhöht Thales die Produktionsrate an seinem Werk in Brest (Thales Defence and Mission Systems), wo die Endmontage der Geräte erfolgt.
Im Technologiepark Sophia Antipolis im Südosten Frankreichs werden die Geräte zur Signalverarbeitung der HAS gefertigt. Im selben Teil Frankreichs, in Gémenos, werden Antennen und Sender produziert.
https://www.sophia-antipolis.fr/en/the-technopole
Das CAPTAS-System besteht aus zwei Schlüsselkomponenten, die im Heckbereich des Schiffes untergebracht sind: einem aktiven gezogenen Körper („Fisch“) und einer passiven gezogenen langen Antenne. Die aktive HAS (UMS-4249 im CAPTAS-4) verwendet vier keramische Ringe, die auf dem Piezoeffekt basieren. Elektrischer Strom bewirkt die Ausdehnung und Kontraktion der Ringe und erzeugt so eine akustische Welle. Die Strommodulation ermöglicht die Steuerung der Leistung und die Erzeugung spezieller Strahlungscodes.
Die neueste Version des Systems – CAPTAS-4 – wiegt zusammen mit Winde und Kabel bis zu 35 Tonnen, davon entfallen 2,5 Tonnen auf den gezogenen Körper. Dieser wird in Tiefen von „hunderten Metern“ abgesenkt, um „blinde“ Zonen zu vermeiden, die durch Wasserschichten mit unterschiedlichen Temperaturen und Salzgehalten entstehen. Die Antenne ist über 1 km lang. Die angegebene Reichweite zur Zielerkennung beträgt ~150 km.
Das Trägerschiff des CAPTAS kann mit hoher Geschwindigkeit weiterfahren und scharfe Manöver ausführen, einschließlich Ausweichmanövern gegen Torpedos, ohne den „Fisch“ an die Oberfläche holen zu müssen. Die Ausbringung der Antenne in beträchtlicher Entfernung vom Träger minimiert akustische Störungen durch die Schiffsschrauben. Neben der Erkennung und Klassifizierung von Zielen kann die passive Antenne auch Frühwarnaufgaben bei Torpedostarts durch den Gegner übernehmen.
Die speziellen Strahlungscodes zusammen mit den Signalverarbeitungsalgorithmen gehören zu den sensibelsten geheimen Informationen, da von ihnen die Sicherheit der französischen SSBN abhängt.

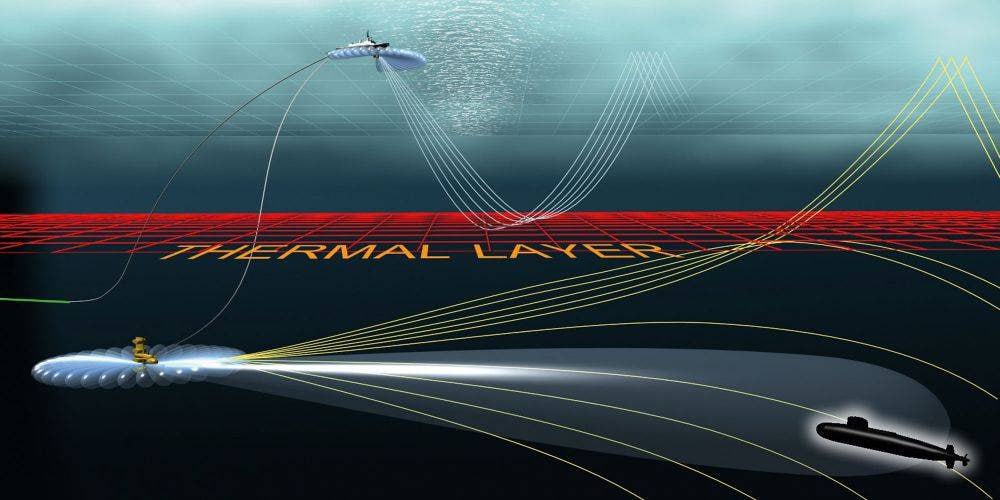

Foto: CAPTAS-4: gezogener Körper im Werk von Thales in Brest; keramische Ringe im „Fisch“; Funktionsprinzip
